　　一、单项选择题(本大题共10小题，每小题2.5分，共25分。在每小题给出的四个备选项中， 选出一个正确的答案，并将所选项前的字母填写在答题纸的相应位置上。)

　　1. A1 图幅的长边尺寸是 mm。

　　A. 420 B.594 C.841 D. 1189

　　2. 标注标高尺寸时，标高数字的单位是 。A.km B.m C.cm D.mm

　　3. 根据中心投影原理绘制的投影图是 。

　　A. 剖面图 B. 断面图 C. 轴测图 D.透视图

　　4.三个轴向伸缩系数和三个轴间角均相等的轴测图是 。

　　A. 正等测 B. 正二测 C. 斜等测 D.斜二测

　　5.正等测轴测图的轴间角是 。

　　A. 90O B. 120 O C. 135 O D.150 O

　　6.下列哪一项不是两直线的相对位置( )。

　　A、两直线平行 B、两直线相交 C、两直线异面 D、两直线交叉

　　7.水平面的 V 和 W 投影均为( )。

　　A、一直线 B、一斜线 C、平面实形 D、其他

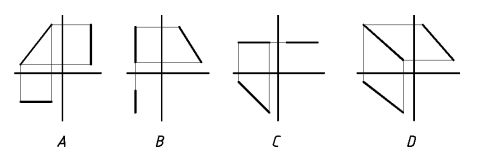

　　8.水平线的三面投影图是 。

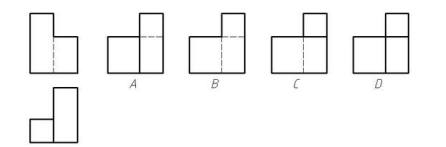

　　9. 已知形体的 V 面投影和 H 面投影，正确的 W 面投影是 。

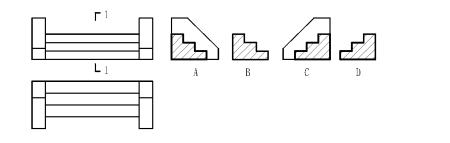

　　10. 已知台阶的 V 面投影和 H 面投影，正确的 1—1 剖面图是 。

　　二、填空题(本大题共 20 孔，每空 2 分，共 40 分。请将答案填写在答题纸的相应位置上。)

　　1. A2 号图纸的幅面尺寸是______ mm× ______mm。

　　2. 工程图纸中图样的比例，应为图形与______ 相对应的线性尺寸之比。

　　3. 图样上线段的尺寸标注，应包括尺寸界线、尺寸线、尺寸数字和______ 。

　　4. 产生投影必须具备的三个要素分别是：投影线; ______和______ 。

　　5. 物体三面投影图之间的“三等”关系可以简单地概括为 ______、______和______ 。

　　6. 根据投影规律，点的两面投影的连线，必定 ______于该两投影面所夹的投影轴。

　　7. 一般位置直线、投影面的垂直线和投影面的平行线中，______ 的三面投影中有积聚投影。

　　8. 剖面图的剖切符号是由剖切位置线、______ 和 ______组成的。

　　9. 轴测图是根据 ______投影原理绘制的;根据投射方向与轴测投影面之间的角度，轴测图分为正轴测图和______ 轴测图。

　　10. 在绘制透视图时，视点的确定包括______ 的确定和______ 的确定。

　　11. 在透视投影中，如果点在画面前，它的透视高度 ______于它的实际高度;如果点在画面后，它的透视高度______ 于它的实际高度。

　　12. 画建筑平面图时，凡被剖切到的主要构造的断面轮廓线均用______ 线绘制。

　　答案参考

　　一、单项选择题

　　1. C 2. B 3. D 4. A 5. B 6.C 7.A 8. C 9. A 10. A

　　二、填空题

　　1.420 594 2. 实物 3. 尺寸起止符号 4. 投影面 空间几何形体(物体) 5.长对正 高平齐 宽相等 6. 垂直 7. 投影面的垂直线 8. 剖视方向线 编

　　号 9.平行 斜 10.站点视高 11.大 小 12.粗实
